第31届中国电视金鹰奖

金鹰高飞，视界灿烂，Meyer Sound 新品PANTHER 首秀中国金鹰电视艺术节颁奖晚会

第31届中国电视金鹰奖暨第14届中国金鹰电视艺术节颁奖晚会于11月6日正式落下帷幕，闭幕式暨艺术节颁奖晚会首次在湖南广播电视台节目生产基地——七彩盒子举办。

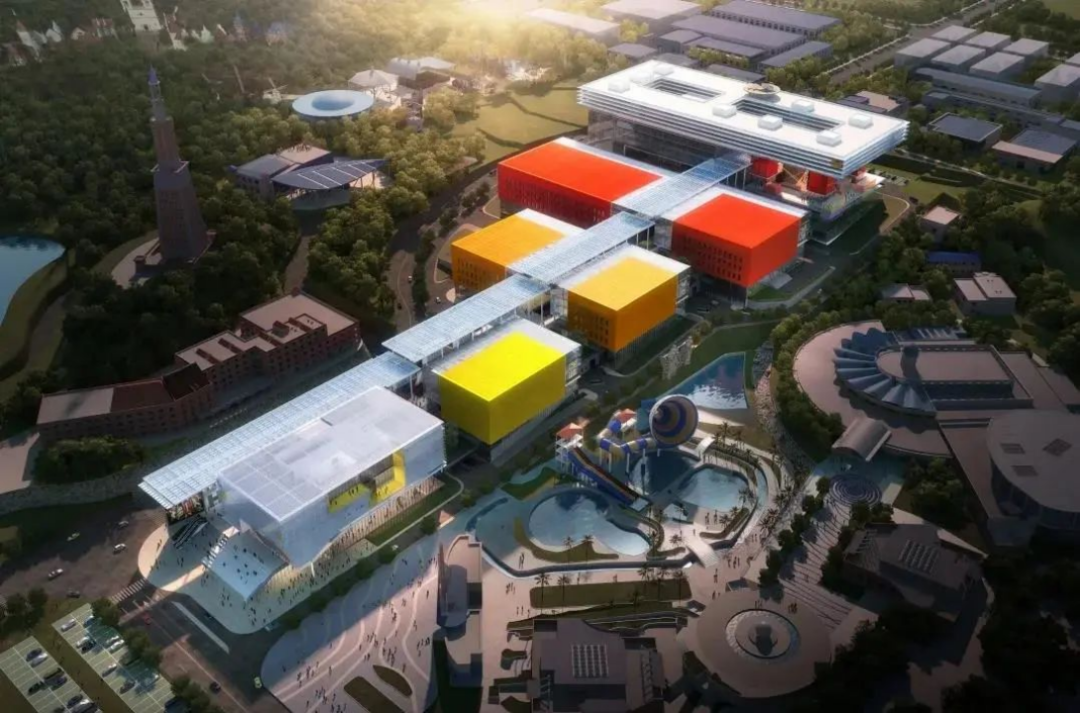

“七彩盒子”鸟瞰图

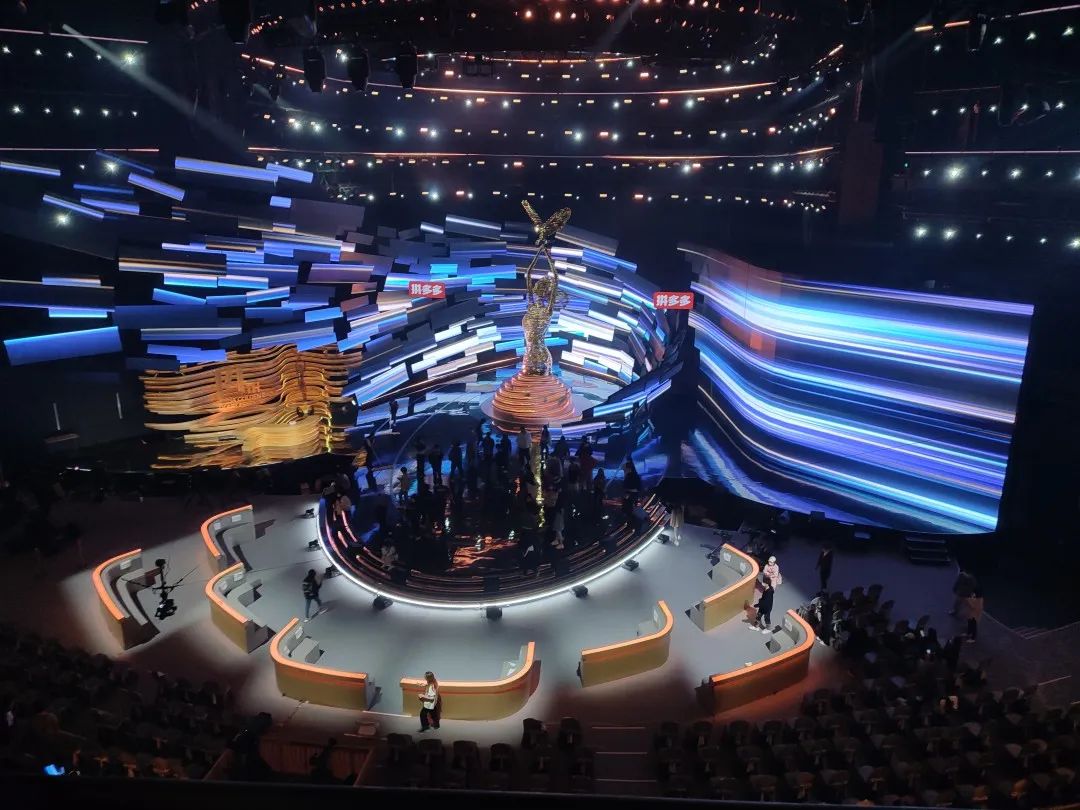

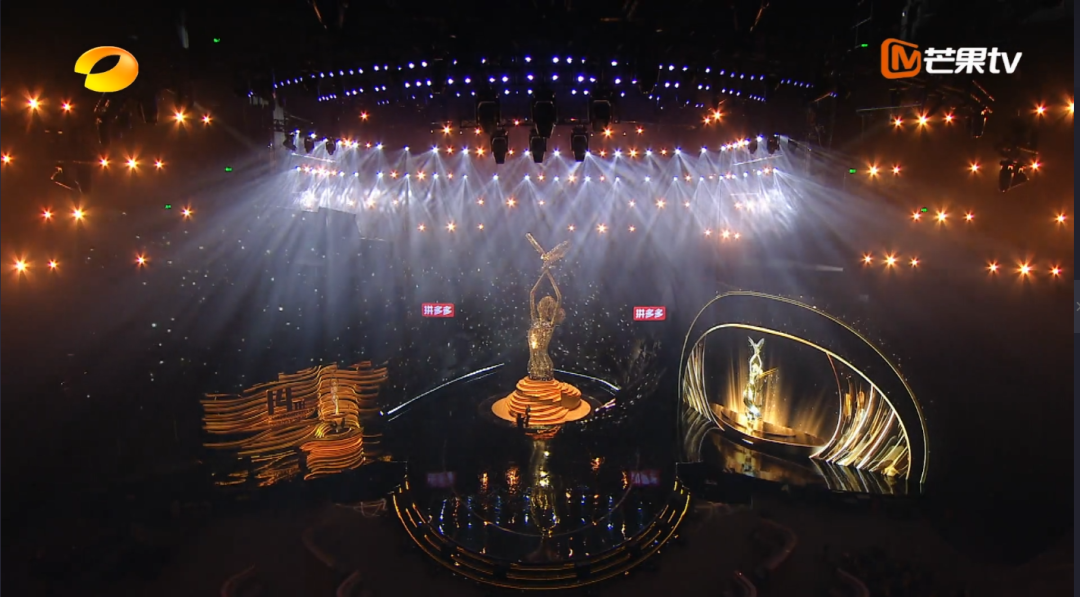

颁奖晚会以“金鹰归巢”的舞美概念打造，令人耳目一新。观众除全程参与各大奖项的投票外，还将用特殊方式与演员一起揭晓“最佳电视剧”奖项。同时，今年的开奖短片将全部实拍，其创意来源于人们的日常生活，让“人民面孔”真正参与颁奖，让“人民生活”切实地融入颁奖。文艺节目则将围绕奖项与获奖者，采用新技术，融合多种艺术形式，展现近两年精品迭出、爆款不断的电视发展面貌。

湖南广播影视集团有限公司节目生产基地——七彩盒子是一座“环球梦工厂”式的、非新闻类节目生产基地，集大型演艺活动、影视节目生产、艺术展览等功能于一体，融合发展规划“媒体艺术之都”，打造全球媒体艺术创意洼地和产业孵化基地。

整个建筑群以一条东西主轴贯穿，连接两侧不同演播厅及其他附属功能，由西向东依次为：艺术中心、800至1600㎡不等的演播厅，最高处为5000㎡的剧院式演播厅。

其中剧场式演播厅F厅又是七彩盒子中最大的亮点。F厅具有4000个座位的观众厅，在国内剧场式演播厅中算得上是超大型演播剧场，F厅这个“剧场式演播厅”是完全按照专业剧场的标准设计的。

F厅的舞台台口宽度27米。舞台台口目前在国内已知的专业剧场里面首屈一指，一般主流剧场的台口宽度范围是12-18米。其主要用途是音乐会、歌舞秀、颁奖典礼。台口设计得这么宽，目标非常明确：方便制作电视节目。

扩声系统设计

根据湖南卫视七彩盒子的建筑及金鹰节闭幕式的舞美布局，广远团队使用MAPP3D软件对场地进行建模，针对闭幕式扩声系统进行设计。

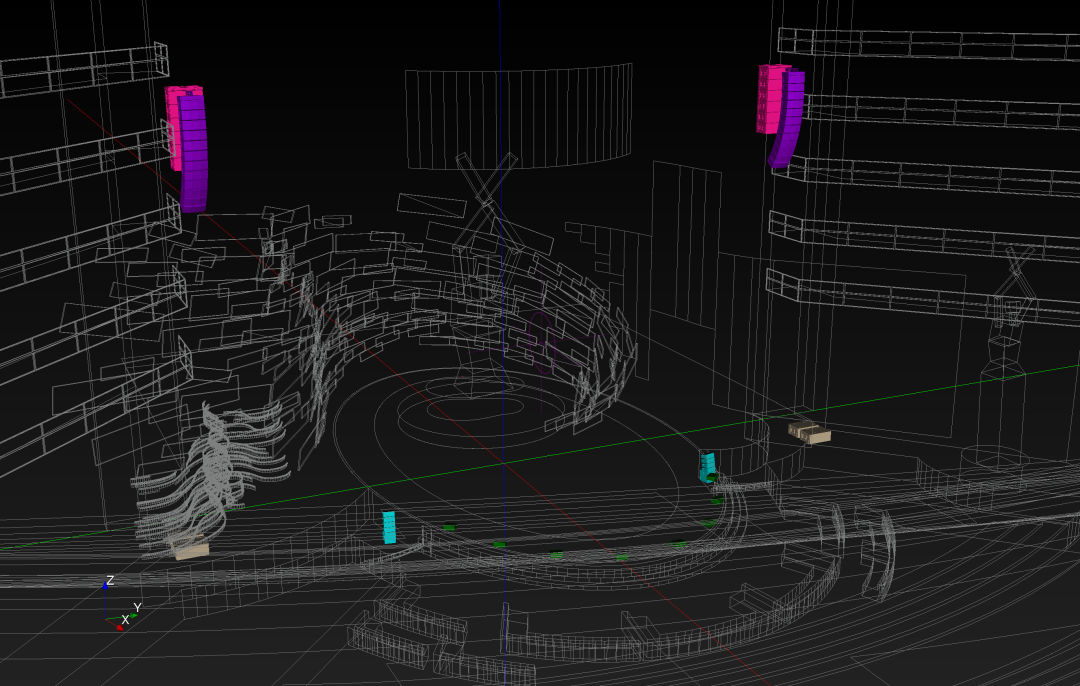

三维场地模型

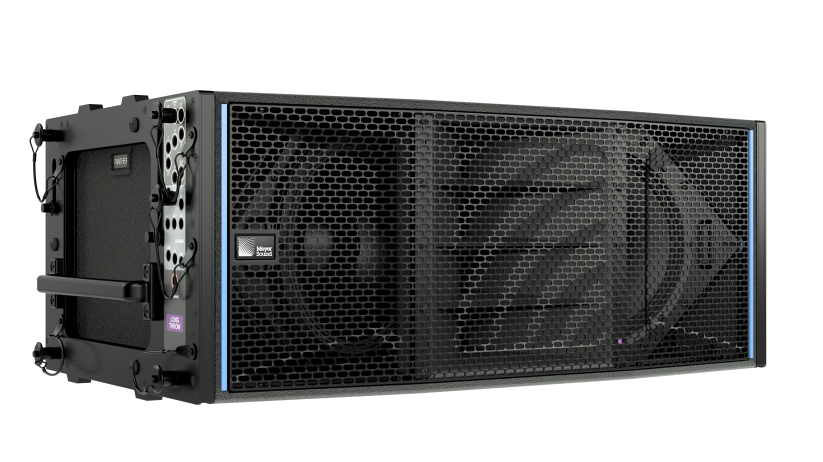

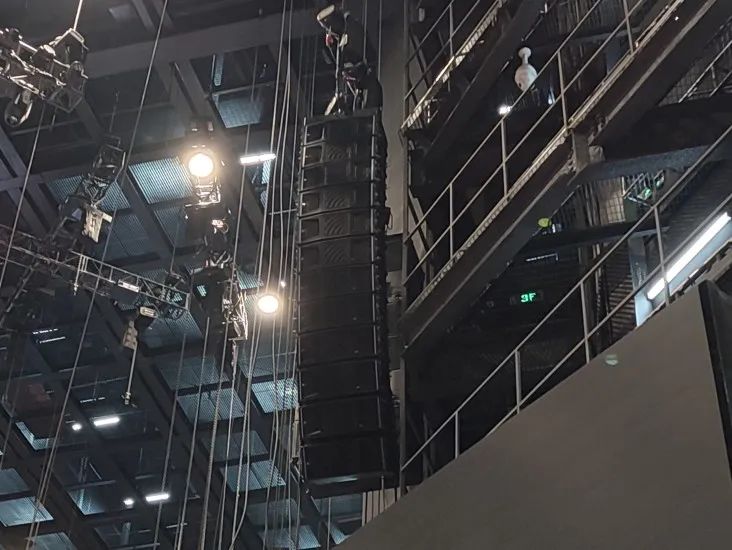

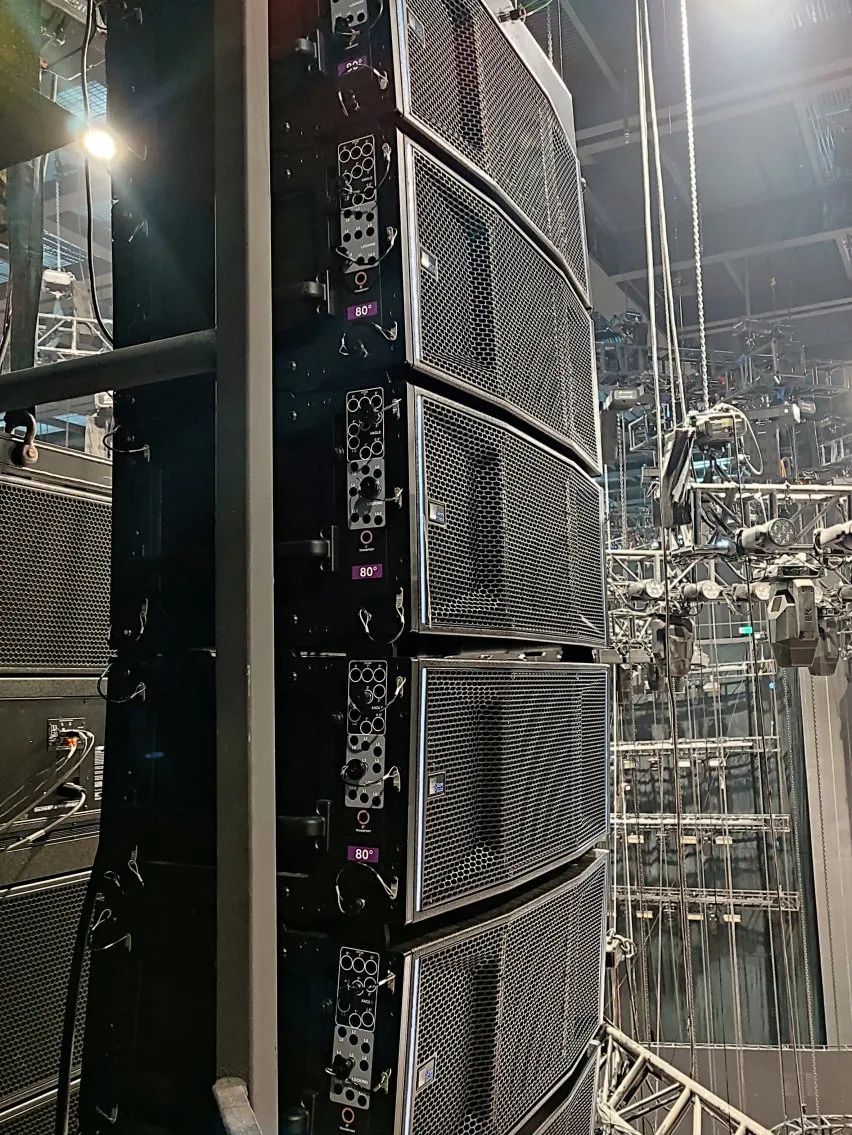

针对观众厅的主扩扬声器采用左右声道设计，每侧使用Meyer Sound Panther线阵列扬声器。PANTHER是Meyer Sound于2022年最新推出的旗舰线阵列扬声器产品，旨在满足大型巡演和安装系统快速发展的需求。本次扩声设计每侧使用到PANTHER-L窄角度覆盖场地的中远场，PANTHER-W宽角度型号用于覆盖场地的近场。得益于Meyer Sound积累了多年的号筒设计经验，L型号筒与W型号筒可以很好地过渡，在整个垂直覆盖范围内不会产生失真。并且，L型号筒可以在覆盖区域内保持3dB左右的衰减范围，然后到接近80度时有一个很小的3dB到6dB的分界区，这使得在PANTHER的覆盖范围以内，系统在水平方向上具有很好的声场均匀度以及在偏轴的区域也能具有十分优秀的频率响应。

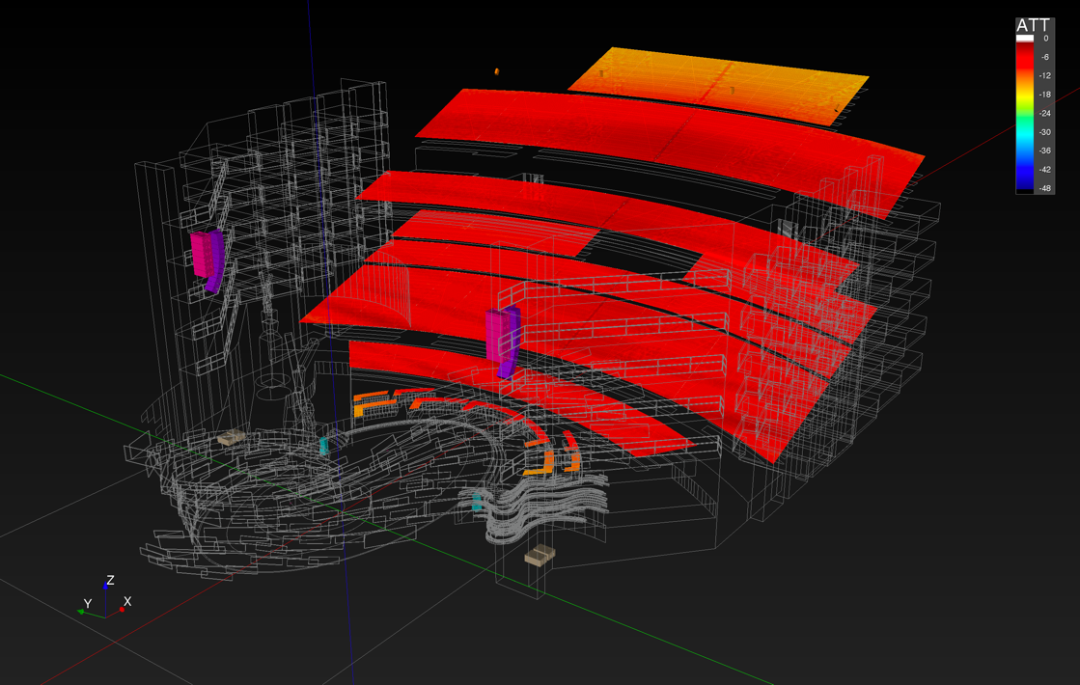

左右声道PANTHER系统覆盖计算@4kHz

电视演播厅节目制作中不断提升的舞台复杂性和对视觉效果不断提升的追求，对安全的标准也非常高，带来的问题是对音响系统的重量和安装位置都有严苛的要求。而PANTHER正是以此作为核心驱动力开发的全新的扬声器产品。

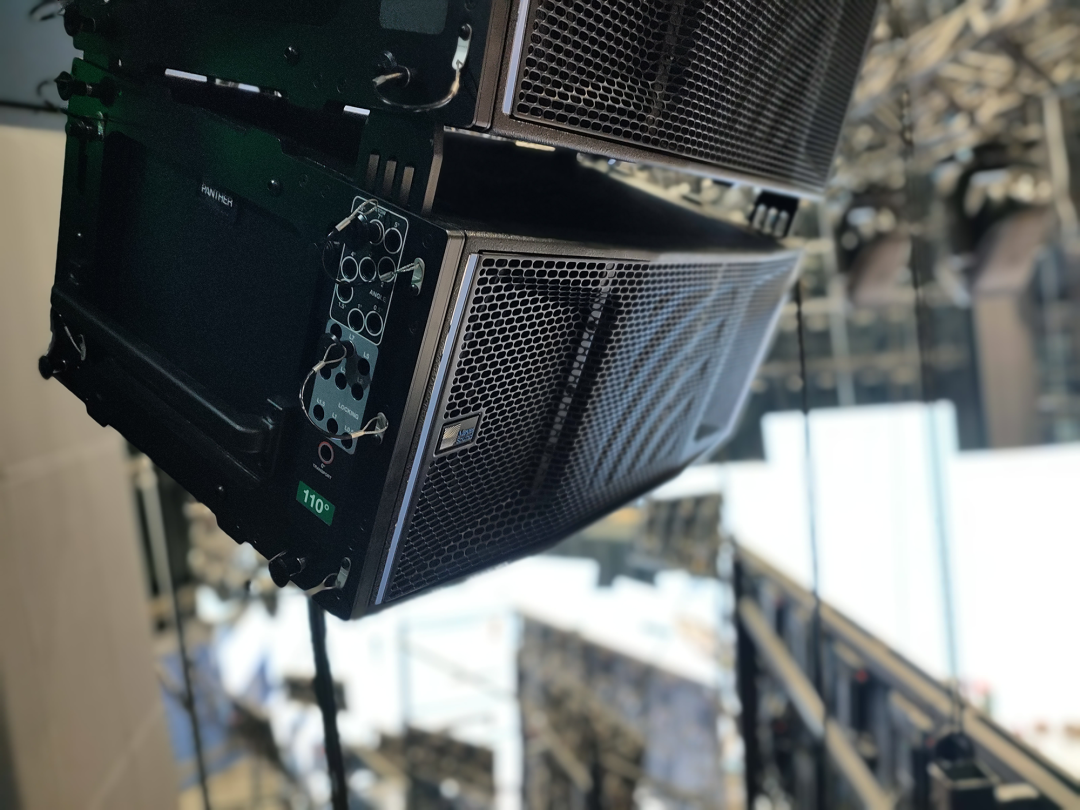

PANTHER的电路模块采用了全新的轻量化设计，包含一个4通道D类功放和与之连接的新型电源系统。这套电子系统拥有先进的功率因数校正和更高的轨电压，新功放为扬声器提供了更高的峰值电流，同时为交流电路提供了稳定的负荷。全新的长冲程12英寸低频锥驱动器和新的3英寸压缩驱动器都采用了先进的磁铁结构，采用了新材料，尽管重量大幅降低，但磁通密度更高。结合新的低频导管设计，PANTHER的最大峰值声压级能够达到150 dB以上，对比同规格产品有着显著的重量优势。重量减轻意味着更大的线阵列系统可以与更多的视频和灯光设备共用同一个桁架和吊点，并且显著的降低运输和吊挂的预算。

同时，PANTHER具有很高的电源转换效率，并且符合现代音频网络化的系统搭建要求。模拟/Milan AVB 网络双输入模块意味着 PANTHER 提供灵活的信号分配选项。PANTHER是世界上第一款具有Milan AVB输入的大型线阵列扬声器，通过网络即可以方便地监控扬声器的状态。对于电视演播制作频繁换景，PANTHER的灵活性可以为音响技术团队带来极大的便捷性。

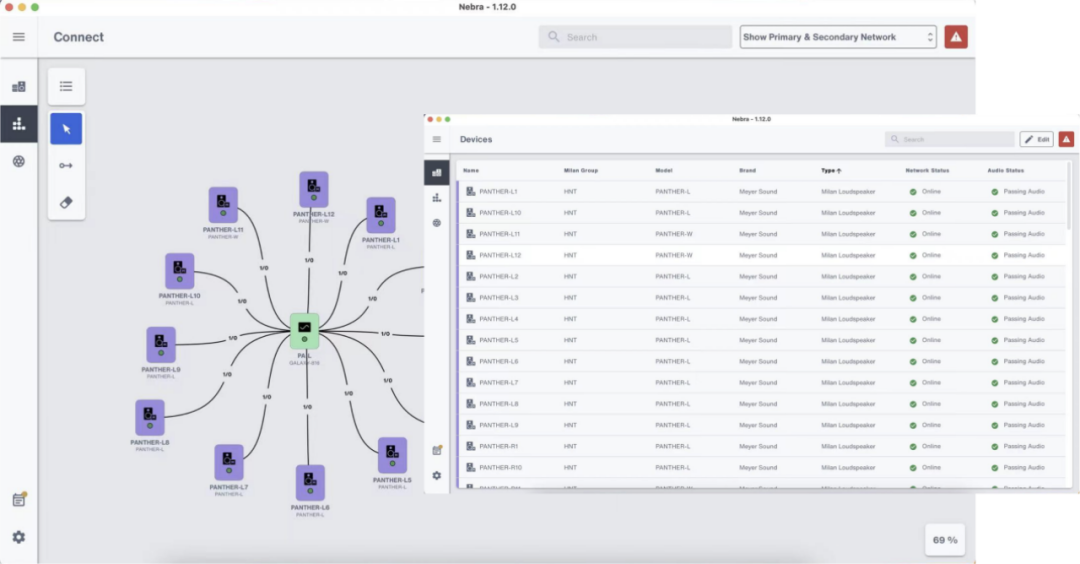

Nebra软件可以直观地查看PANTHER扬声器的信息

针对演播剧场最高的楼座区域，使用Ultra-X40进行补声，为该区域补充直达声的能量。

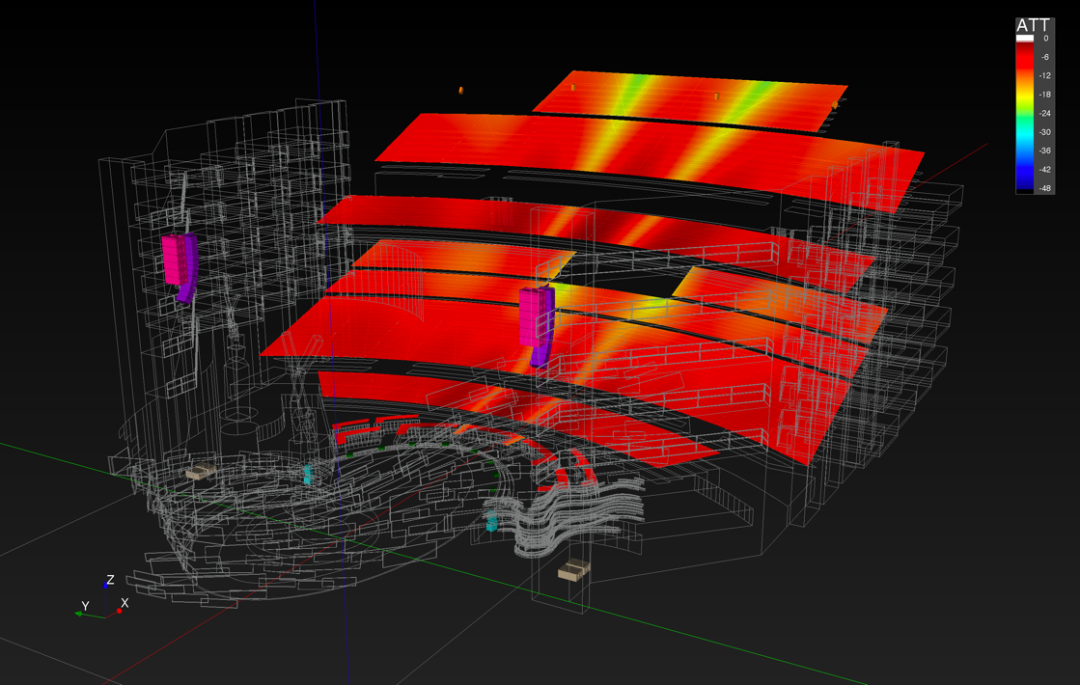

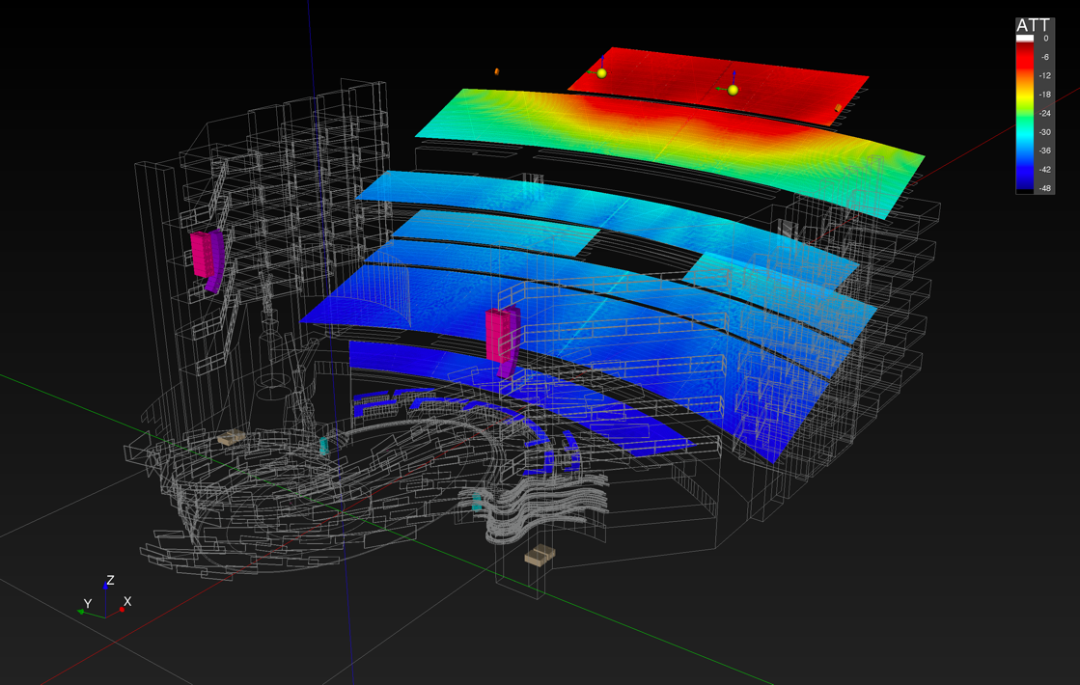

Ultra-X40 后区补声系统覆盖计算@4kHz

场地靠近舞台的前区设置了VIP贵宾区域，我们使用小型的LINA线阵列扬声器作为补声。在两侧，各使用了一组LINA全频线阵列配合750-LFC低频组件作为左右声道在前区的延伸。在为VIP区域进行补声的同时，也改善了观众厅前排的声像，前区的观众可以获得一个良好的舞台位置的声像。

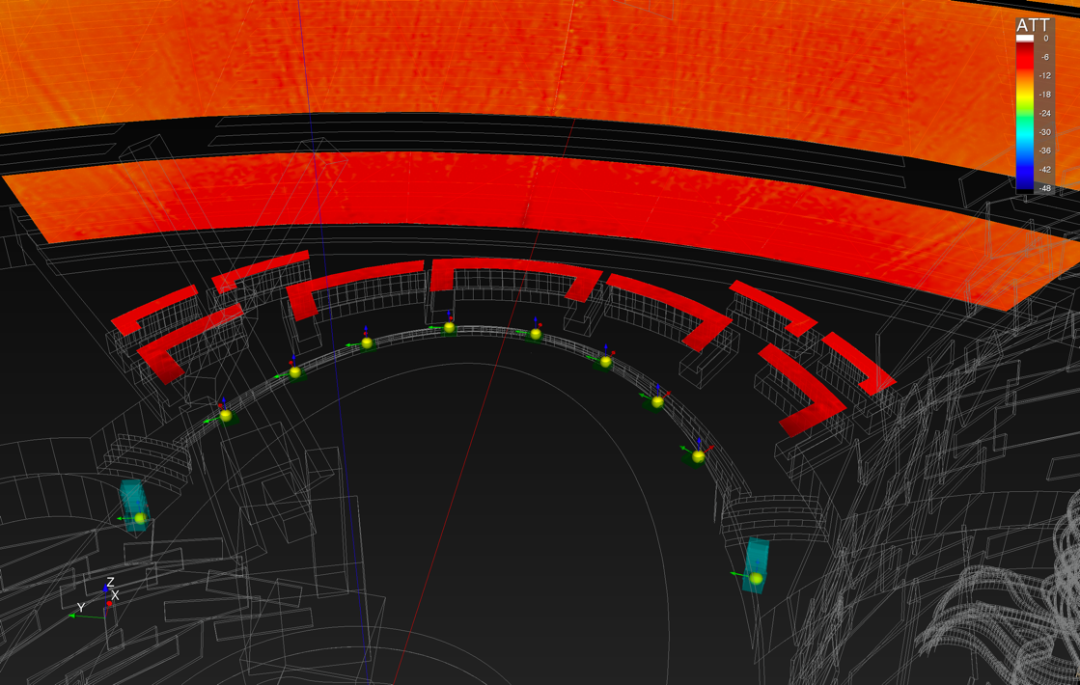

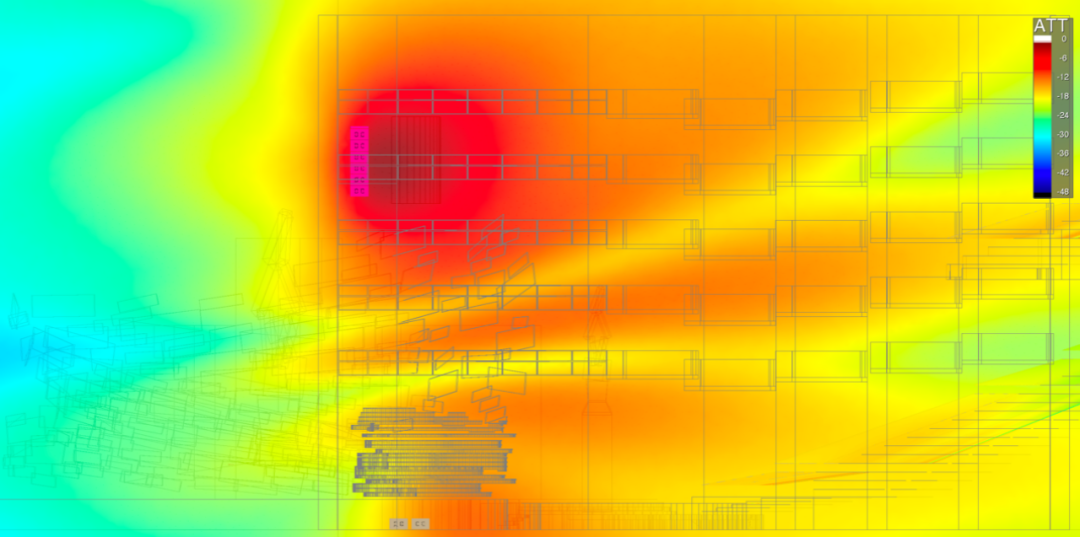

LINA前区补声系统覆盖计算@4kHz

由于Meyer Sound对所有扬声器进行了相位校正，不同型号的扬声器之间可以很方便地结合在一起使用，在补声与主扩的交叠区域仍能获得良好的一致性，不会由于相位不一致的问题导致局部的频谱失真。这对于音响工程师设计和调试系统都非常友好，只需要根据不同的覆盖区域进行划分即可获得良好的一致性。

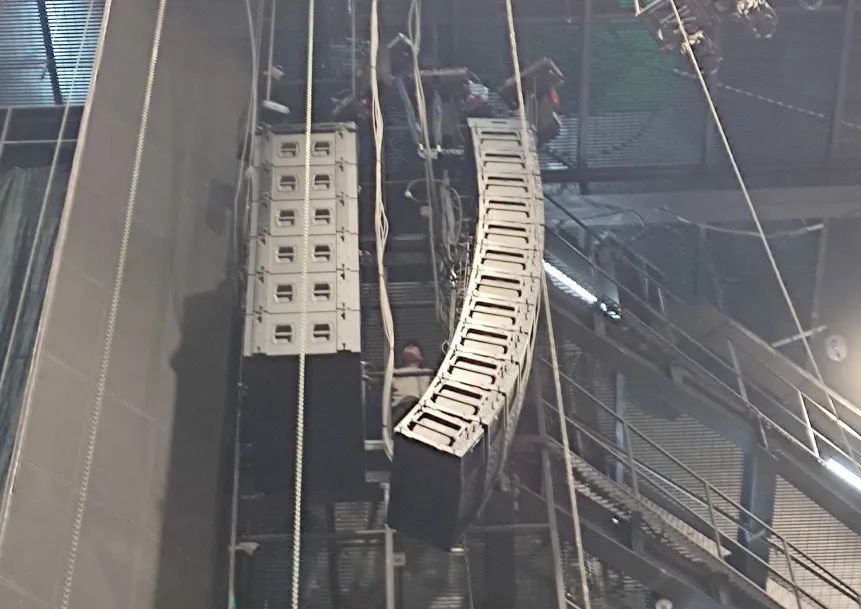

超低频方面，PANTHER被设计为能够与1100-LFC在无缝集成，其相位与PANTHER在交叠区域能够很好的吻合，工程师只需要调整延时即可将全频与超低频系统在频率交叠区将他们的相位对齐。我们在每组主扩的后面悬挂了1100-LFC，使用梯度心形阵列，配合每侧地面摆放的End-Fire阵列，可以大幅减小低频向后的辐射能量，降低舞台区域的低频能量，给舞台提供一个舒适的表演区的同时，有效地提高了扩声系统传声增益。
